新风系统原理动图大全,赶紧收了吧!

新风系统的工作原理及其流程

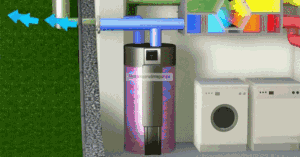

1、室外新鲜空气,通过进风口进入新风系统。

新风系统原理动图大全,赶紧收了吧!(图1)


2、空气置换、净化。

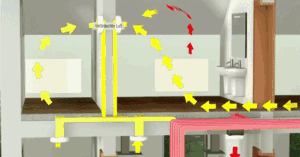

室外新鲜空气与室内污浊的空气经过高性能空气质量交换器(热转换器),污浊空气部分能量(排风系统中的部分能量有效回收后储存在储能装置中)传递给进入的新鲜空气,新鲜空气通过预热(预冷)、湿度交换后送入室内。

新风系统原理动图大全,赶紧收了吧!(图2)

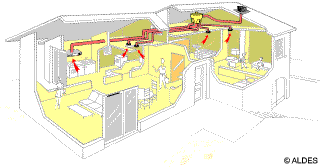

3、经过置换净化预热的新鲜空气通过置于吊顶内的送风系统输送空气。

新风系统原理动图大全,赶紧收了吧!(图3)

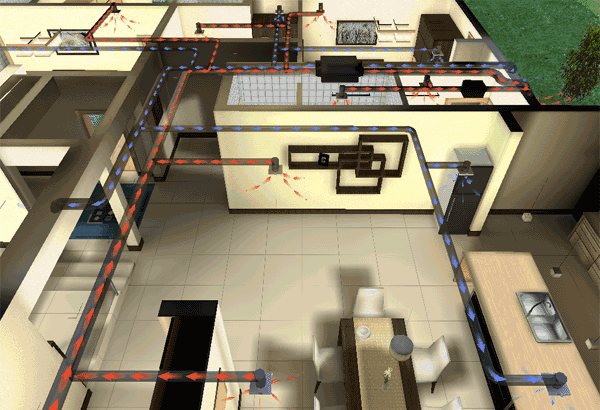

4、送风系统将室内外新鲜空气送入各卧室、起居室空间。

新风系统原理动图大全,赶紧收了吧!(图4)

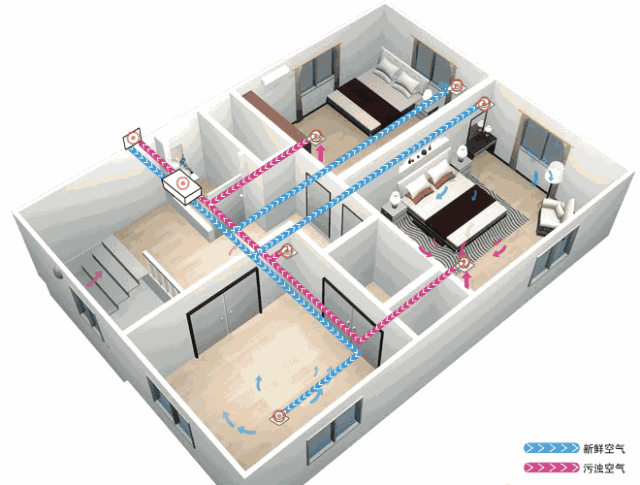

5、污浊空气通过各卧室、起居室空间进入排风系统。

新风系统原理动图大全,赶紧收了吧!(图5)

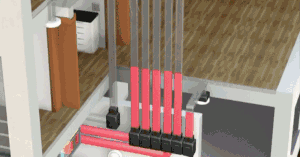

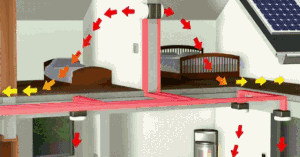

6、空气在室内整体循环示意图(冬天)。

新风系统原理动图大全,赶紧收了吧!(图6)

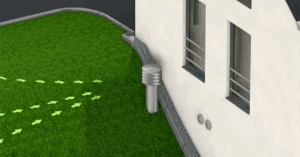

7、排气:污浊的空气由走廊、卫生间处通过排风口排出室外。

新风系统原理动图大全,赶紧收了吧!(图7)

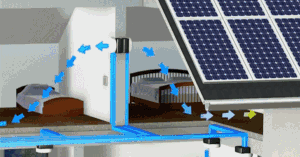

8、夏天模式:经过高性能空气质量交换器(热转换器)置换净化预冷的新鲜空气进入室内。

新风系统原理动图大全,赶紧收了吧!(图8)

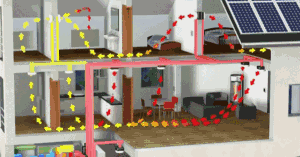

上面是别墅型的全屋新风系统

目前来说

更常见的是下面这些



全热新风系统(顶送风)
更适合大多数公寓及别墅用户

新风系统原理动图大全,赶紧收了吧!(图9)

新风系统原理动图大全,赶紧收了吧!(图10)




新风系统分类

1、按送风方式分类。

单向流新风系统(分正压送风和负压排风,空调负荷损失较大)

新风系统原理动图大全,赶紧收了吧!(图11)

双向流新风系统(具备全热回收功能,空调系统较为节能)

新风系统原理动图大全,赶紧收了吧!(图12)


2、按安装方式分类。

  • 中央管道新风系统(适合装修前安装)

  • 单体壁挂新风系统(适合装修后安装)
